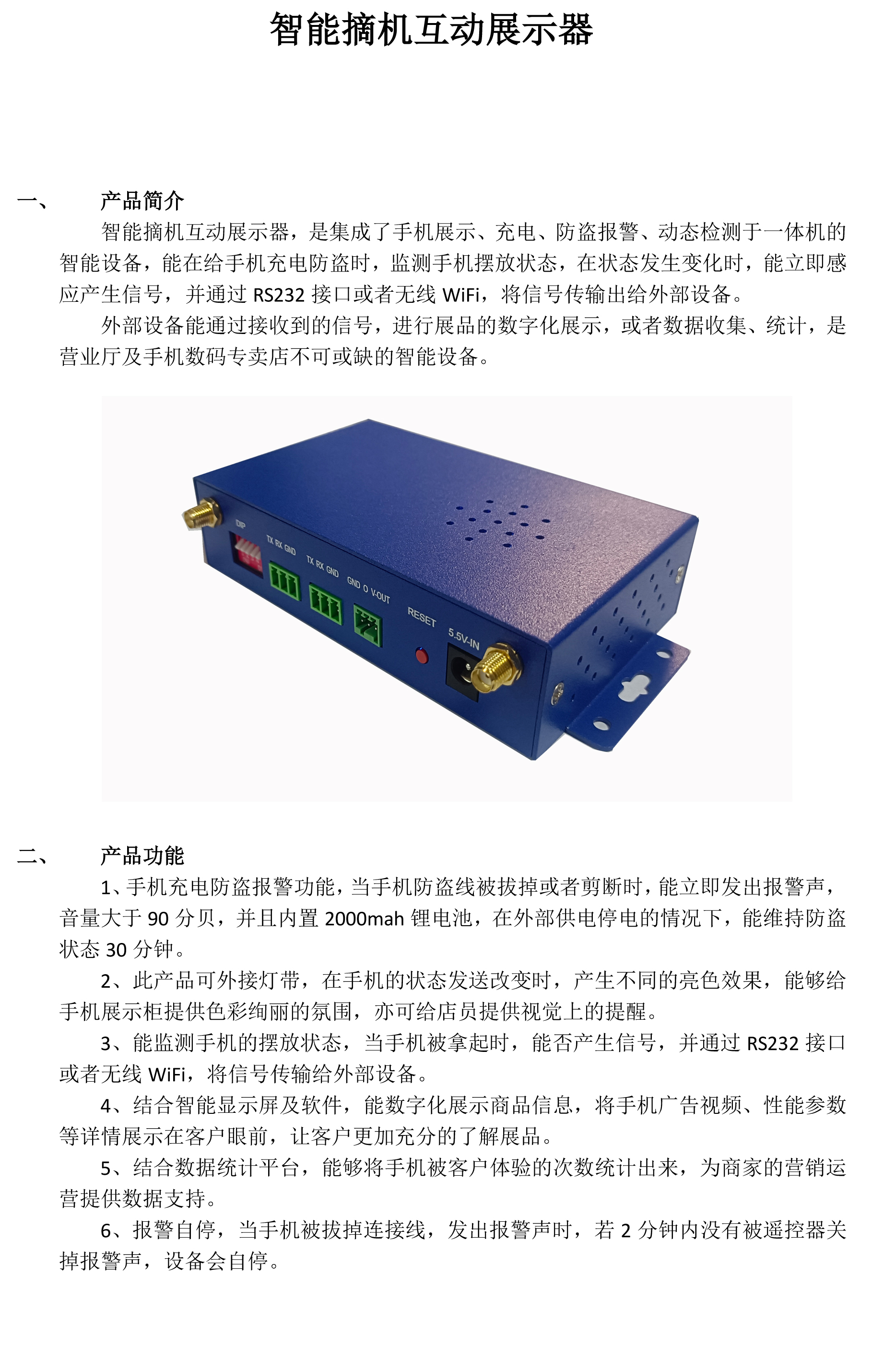

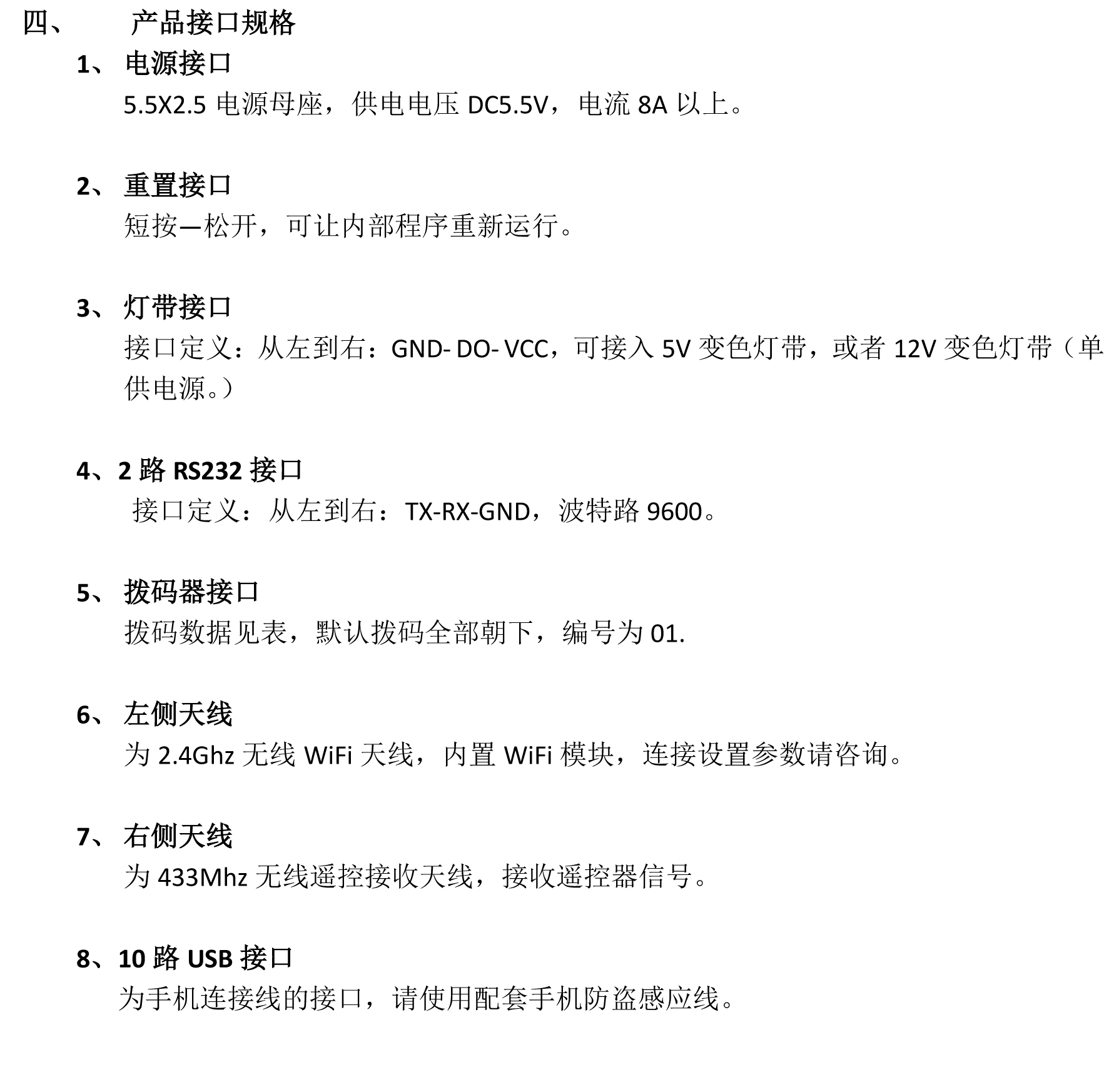

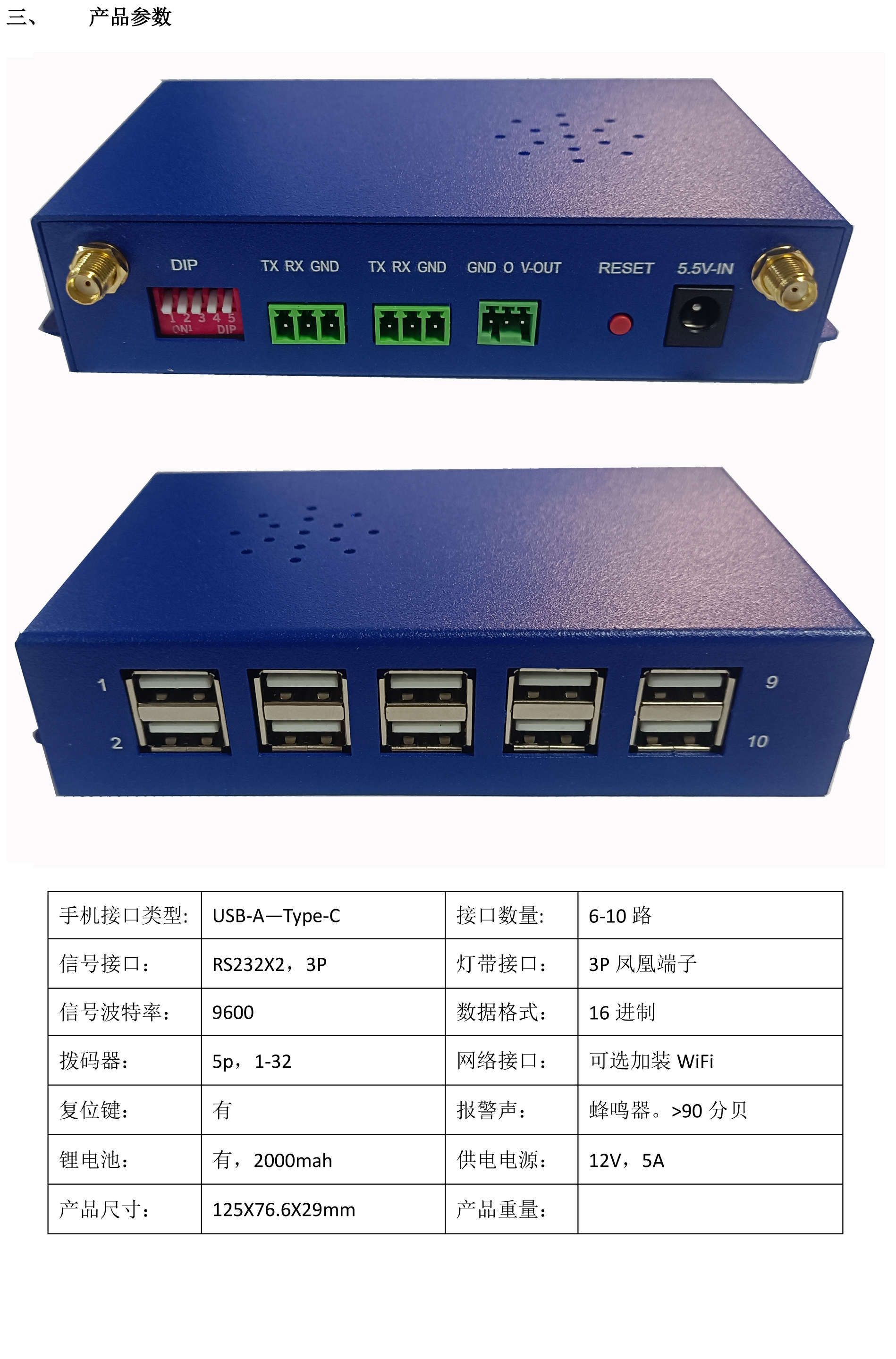

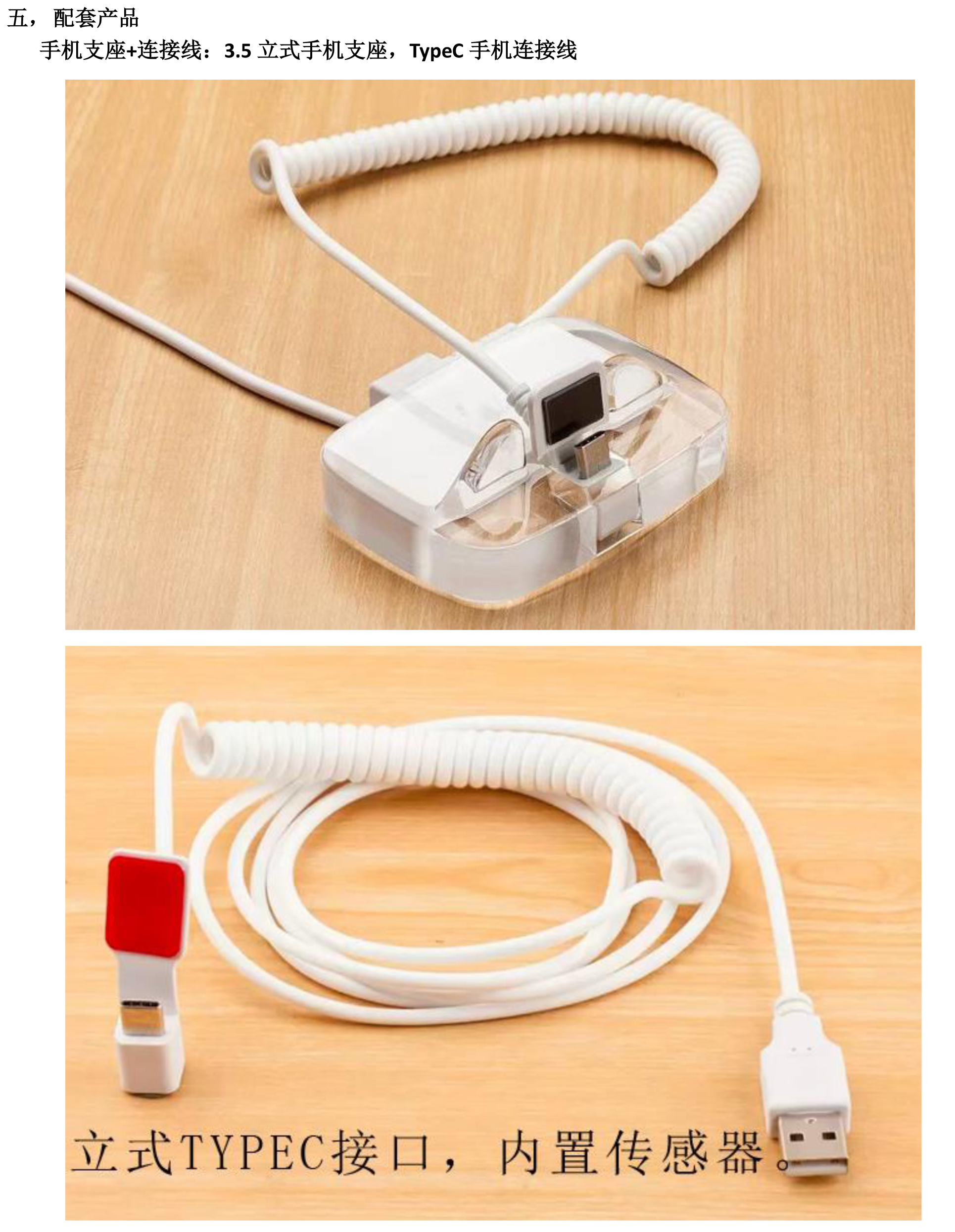

| 1、电源接口 | |
|---|---|
| 5.5X2.5电源母座,供电电压DC5.5V,电流8A以上。 | |
| 2、重置接口 | |
| 短按—松开,可让内部程序重新运行。 | |
| 3、灯带接口 | |
| 接口定义 | 从左到右:GND- DO- VCC,可接入5V变色灯带,或者12V变色灯带(单供电源。) |
| 4、2路RS232接口 | |
| 接口定义 | 从左到右:TX-RX-GND,波特路9600。 |
| 5、拨码器接口 | |
| 拨码数据见表,默认拨码全部朝下,编号为01. | |
| 6、左侧天线 | |
| 为2.4Ghz无线WiFi天线,内置WiFi模块,连接设置参数请咨询。 | |
| 7、右侧天线 | |
| 为433Mhz无线遥控接收天线,接收遥控器信号。 | |
| 8、10路USB接口 | |
| 为手机连接线的接口,请使用配套手机防盗感应线。 | |
